工業測距的革新者-松下HG-F1系列激光測距傳感器

引言

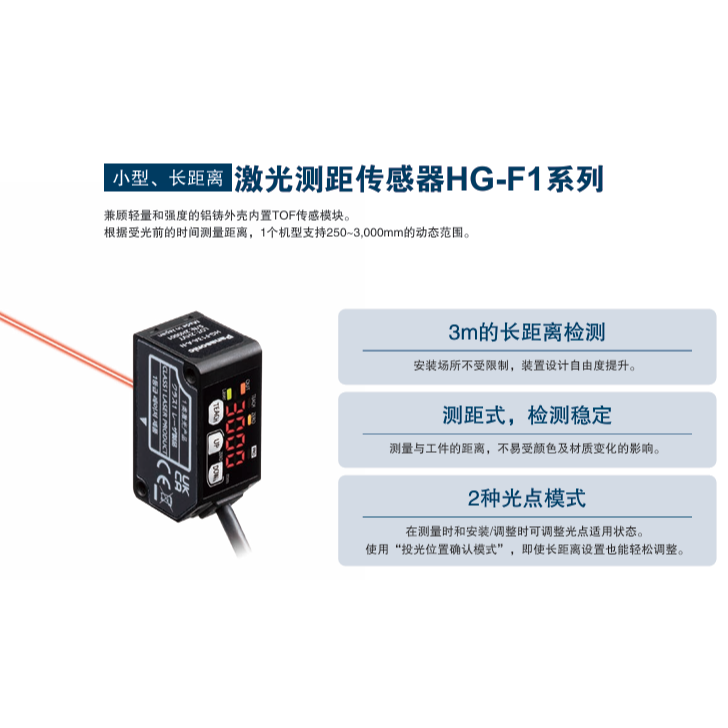

HG-F1系列激光測距傳感器是由松下機電所生產的高性能小型長距離激光測距傳感器，適用于工業自動化、物流倉儲、汽車制造等多種工業自動化的場景，該系列傳感器可以說是能夠?qū)崿F(xiàn)精確的長距離距離測量和物體檢測。

 產品特點深度剖析

（一） 小巧身軀，超長能力

      松下 HG-F1系列激光測距傳感器擁有令人驚嘆的小巧設計，其體積相較于傳統的長距離傳感器大幅縮小，達到了約 80% 。這種小型化的設計為其在各種復雜的工業環境中安裝提供了極大的便利。特別是在空間有限的自動化生產線上，一般傳統的大型傳感器可能難以找到合適的安裝位置，而 HG-F1 系列傳感器就可以憑借其小巧的身材，輕松自如地安裝在狹小的角落或設備的緊湊部位，不占用過多的空間，有效的提升了空間利用率。

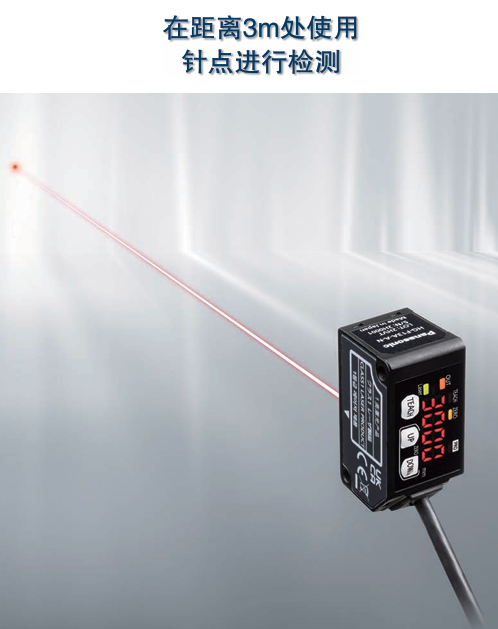

松下 HG-F1 系列激光測距傳感器所具備的 3m 長距離檢測能力更是出類拔萃；也正是這一特性使得裝置設計的自由度得到了極大的提升。尤其是在汽車制造車間的場景中，當機器人在進行零部件搬運和組裝時，需要精確的檢測出遠處工件的位置。HG-F1 系列傳感器就可以安裝在遠離機器人活動范圍的位置，既不會干擾機器人的正常動作，又能準確地檢測到工件，為機器人的操作提供準確的數據支持，確保生產過程的高效進行。而在物流倉儲領域，對于大型貨架上貨物的有無檢測以及距離測量，松下 HG-F1 系列激光測距傳感器也能輕松勝任，即使安裝在較遠的位置，也能穩定地檢測到貨物，實現智能化的倉儲管理。

（二）穩定測距，無懼干擾

      松下 HG-F1 系列激光測距傳感器采用出色的測距式檢測原理，這使其在工作過程中不易受到顏色及材質變化的影響。其工作原理基于飛行時間（Time of Flight, ToF）技術，通過測量激光脈沖從發射到反射接收的時間差來計算目標距離。在實際應用中，當檢測不同材質和顏色的工件時，傳統的傳感器可能會因?yàn)楣ぜ砻娴姆瓷涮匦圆煌鴮?dǎo)致檢測結果出現偏差。而 HG-F1 系列傳感器發射的激光以極窄的光束傳播，能量集中，部分激光能量被目標物體反射后，其內置的高靈敏度接收器就能夠準確地接收反射光信號，并將其轉換為電信號。

另外在電子制造行業，需要對各種顏色和材質的電子元件進行檢測。無論是黑色的塑料外殼元件，還是銀色的金屬引腳元件，HG-F1 系列傳感器都能穩定地測量其位置和距離，為電子元件的自動化生產和檢測提供可靠的保障。在食品加工領域，對于不同顏色和材質的食品包裝進行檢測時，HG-F1同樣表現出色，不會因?yàn)榘b的顏色和材質差異而出現誤判，進而確保了食品生產過程的質量控制。

（三）智能光點，靈活切換

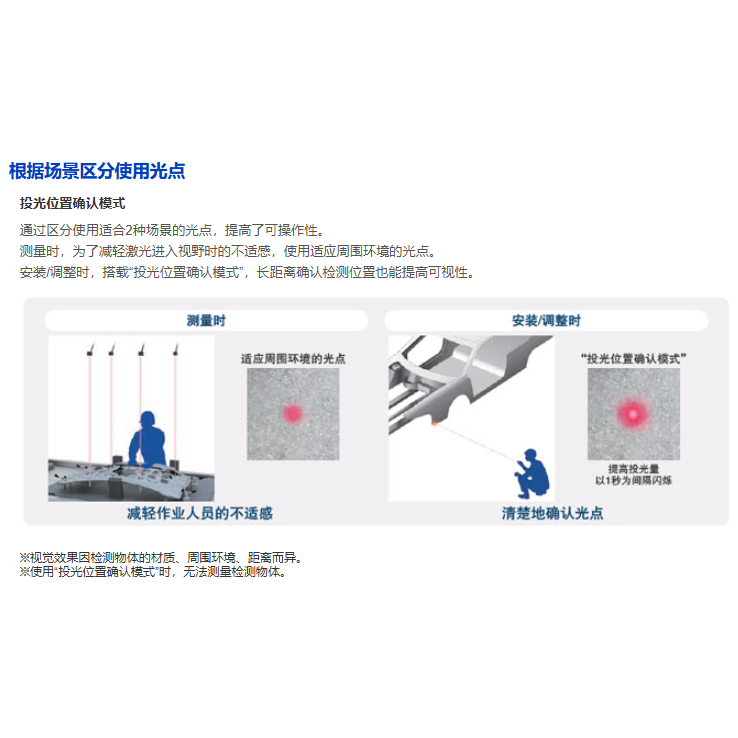

      HG-F1 系列配備了兩種實用的光點模式，能夠根據不同的工作場景進行靈活切換，可以很明顯的提高了操作的便利性和檢測的準確性。在測量時，為了減輕激光進入視野時對操作人員造成的不適感，，HG-F1會自動調整為適應周圍環境的光點模式。這種光點模式能夠更好地融入周圍環境，減少對操作人員視覺的干擾，使操作人員能夠更加專注地進行工作。在安裝 / 調整時，HG-F1搭載的 “投光位置確認模式” 則發揮了重要作用。在該模式下，光點會變得更亮，并以 1 秒為間隔進行閃爍，從而很好的提高了光點的可視性。

在大型機械設備的安裝調試過程中，需要將傳感器安裝在較遠的位置來檢測設備的運行狀態。此時，使用 “投光位置確認模式”，操作人員可以方便地觀察到光點的位置，迅速準確地完成傳感器的安裝和調整工作。在一些對檢測精細度要求較高的實驗環境中，操作人員就可以根據實際情況靈活切換光點模式，在確保檢測精度的同時，提高工作效率，減少因光點問題導致的檢測誤差。

（四）數字顯示，準確直觀

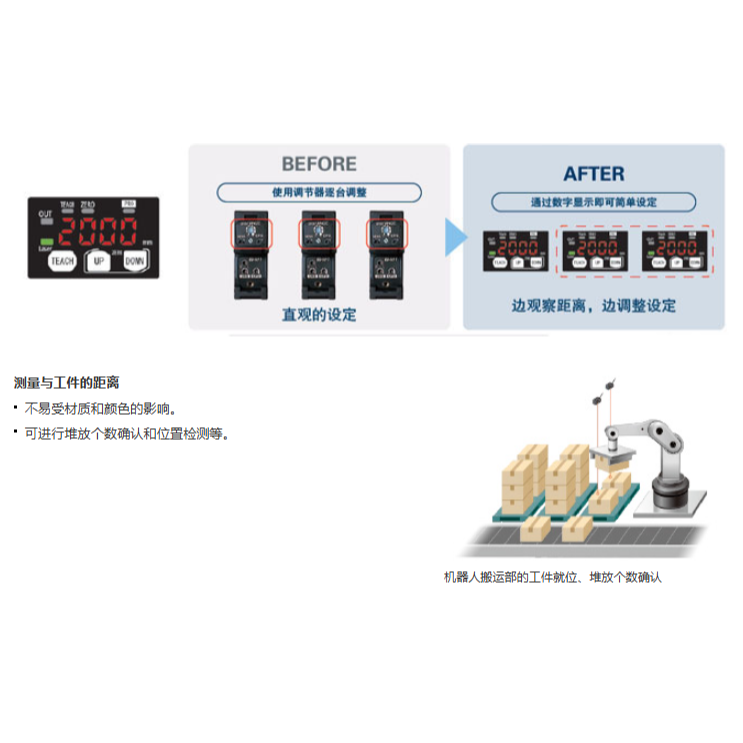

       搭載的 7 段顯示器是 HG-F1 系列的一大特色，它為操作人員提供了直觀、準確的檢測數據。該顯示器能夠根據實測值以數字形式清晰地顯示檢測距離，單位為 mm 。通過這種量化的檢測狀態顯示方式，操作人員可以非常方便且零誤差設定適用的基準值。與傳統的使用調節器逐臺調整的方式相比，數字顯示具有明顯的優勢。在自動化生產線上，需要對產品的尺寸進行精確測量和把控。操作人員可以直接根據顯示器上顯示的距離數值，迅速的設定基準值，對產品的尺寸進行實時監測和調整。如果發現產品尺寸出現偏差，操作人員可以立即根據顯示器上的數據進行調整，確保產品質量是否符合標準。在質量檢測環節，數字顯示也能幫助檢測人員更加準確地判斷產品是否合格，提高檢測效率和準確性。

（五）模擬輸出，多元適配

        HG-F1 系列配備了強大的模擬輸出功能，能夠?qū)y(cè)量值以模擬電壓（0 - +5V）或模擬電流（4 - 20mA）的形式輸出至外部設備，為工業自動化系統的集成提供了更多的可能性。通過模擬比例設定，用戶可以根據實際需求獲取任意測量范圍的數據，實現對不同場景的準確適配。在工業自動化控制系統中，HG-F1 系列的模擬輸出功能可以方便地與 PLC、控制器等設備進行連接，將測量數據實時傳輸給這些設備，為控制系統提供準確的信息支持。在智能倉儲系統中，HG-F1系列可以將測量到的貨物距離信息以模擬信號的形式輸出給倉儲管理系統，系統根據這些數據對貨物的存儲位置、數量等進行實時監控和管理。在自動化生產線上，HG-F1系列的模擬輸出可以與機器人控制系統相連，機器人根據傳感器提供的距離信息，精確地抓取和搬運工件，實現生產過程的自動化和智能化。

（六）堅固耐用，品質保障

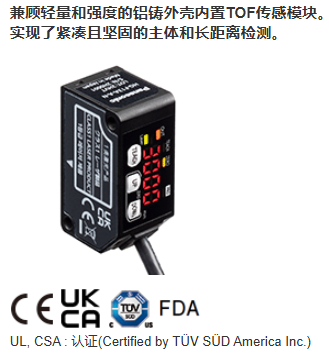

     采用鋁鑄機身的 HG-F1 系列在保障輕量的同時，具備出色的堅固性，為其在復雜工業環境中的穩定工作提供了可靠的保障。因?yàn)殇X鑄的機身不只是重量輕，便于安裝和移動，更具有良好的耐彎曲性和抗沖擊性，可以有效抵御外界的物理沖擊和振動，減少因機械損傷而導致的故障發生。

在工業生產中，設備經常會受到各種振動和沖擊的影響，如在大型機械加工設備附近，振動和沖擊較為強烈。HG-F1 系列傳感器的鋁鑄機身能夠有效緩沖這些外力，確保傳感器內部的精密元件不受損壞，從而保障傳感器的正常工作和測量精度。

在耐環境性方面，該系列傳感器達到了 IP67 防護等級，這意味著它能夠完全防止灰塵進入，并在一定深度的水中浸泡時仍能正常工作。其工作溫度范圍為 - 10℃至 + 45℃，存儲溫度范圍為 - 20℃至 + 60℃，濕度范圍為 35% - 85% RH 。無論是在高溫潮濕的環境中，還是在寒冷干燥的地區，HG-F1 系列傳感器都能穩定地工作，不受環境因素的影響。在化工生產車間，環境中可能存在腐蝕性氣體和大量的灰塵，HG-F1 系列傳感器的高防護等級和良好的耐環境性使其能夠在這樣惡劣的環境中正常工作，為化工生產過程的監測和控制提供準確的數據支持。

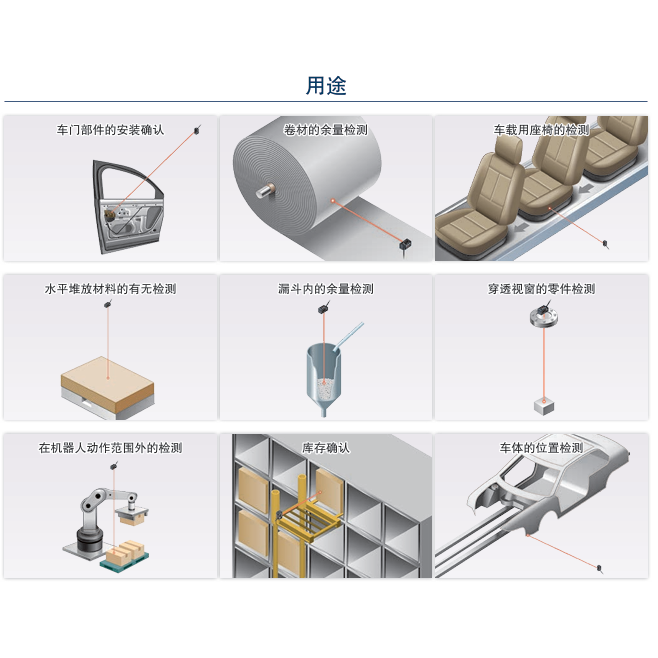

多元應用場景展示

（一）工業自動化生產線

     在汽車制造、電子制造等工業自動化生產線中，松下 HG-F1 系列激光測距傳感器發揮著關鍵作用。在汽車制造車間，傳感器用于零件定位，能夠精確的檢測出汽車零部件的位置，確保機器人準確抓取和安裝，提高生產效率和裝配精度。

在電子制造領域，對于微小電子元件的尺寸檢測，HG-F1 系列傳感器的高精度和穩定檢測能力，可以確保電子元件的質量一致性，減少?gòu)U品率。而在生產線的物料堆放環節，通過檢測堆放得個數確認，實現自動化的物料管理，提高生產流程的連貫性和自動化程度，降低人工成本。

（二）物流倉儲管理

      物流中心和倉庫是 HG-F1 系列傳感器的又一重要應用場景。在貨物高度監測方面，HG-F1系列可以實時監測貨物堆垛的高度，避免超高堆放帶來的安全疑慮，同時也可以合理得利用倉儲空間。通過堆垛檢測，能夠準確得判斷貨物的堆放狀態，并且及時發現異常情況，保障倉儲作業的安全進行。在庫存確認方面，傳感器能夠迅速準確地檢測庫存貨物的數量和位置，實現智能化的庫存管理，提高物流運作效率，減少庫存積壓和缺貨現象的發生。

（三）機器人技術領域

     在工業機器人和服務機器人中，HG-F1 系列傳感器的集成應用為機器人的智能化發展提供了有力得支持。在工業機器人的導航系統中，HG-F1系列可以實時測量機器人與周圍環境的距離，幫助機器人規劃較佳的路徑，避免碰撞情況發生，實現了高效的物料搬運和生產操作。在服務機器人的領域中，如物流配送機器人，HG-F1系列傳感器能夠精確檢測周圍物體的位置和距離，使機器人能夠靈活地在復雜環境中穿梭，準確地將貨物送達指定地點，提高機器人的工作效率和安全性。

（四）建筑施工與檢測

     在建筑施工過程中，松下 HG-F1 系列激光測距傳感器同樣具有重要的應用價值。在建筑物之間的距離測量方面，HG-F1系列傳感器能夠快速準確地測量建筑物之間的距離，為施工規劃和布局提供精確的數據支持。在高度差檢測方面，對于高層建筑的樓層高度測量和施工精度控制，HG-F1系列傳感器的高精度測量能力確保了施工的準確性，保障工程質量。同時，HG-F1系列的使用還能提高建筑施工的安全性，減少因測量誤差導致的安全事故發生。

總結與展望

     松下 HG-F1 系列激光測距傳感器憑借其獨特的產品特點、完整的規格參數以及眾多的應用場景，在工業自動化領域展現出了強大的實力和價值。其小巧的設計與長距離檢測能力，為復雜工業環境下的安裝與檢測提供了便利；穩定的測距性能，使其能夠在各種干擾因素下保持準確的測量；智能的光點切換、數字顯示以及模擬輸出等功能，進一步提升了其操作便利性和系統集成能力；堅固耐用的機身和出色的環境適應性，確保了在惡劣工業環境中的穩定運行。

 展望未來，隨著工業 4.0 和智能制造的深入發展，對激光測距傳感器的需求將不斷增長，對其性能和功能也將提出更高的要求。松下作為行業的表率，有望在激光測距傳感器的技術上持續創新，研發出更超群智能的產品。未來的研發方向可能包括進一步提高測量精度和穩定性，拓展測量范圍，增強傳感器與物聯網、人工智能等新興技術的融合，實現數據的實時分析和處理，為工業自動化提供更完整高效的解決方案。松下 HG-F1 系列激光測距傳感器也將在工業自動化的進程中發揮更加重要的作用，推動各行業向著智能化、高效化的方向不斷邁進。
